一、实验目的：

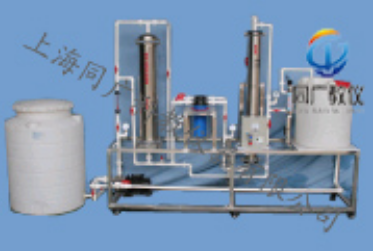

本装置是用于实验室的小型膜过滤装置，能广泛应用于溶液或气体物质分离、浓缩和提纯（高分子、细胞、微生物、病毒、水中胶体、杂质、铁锈、细菌、藻类等的分离技术）。它利用具有选择透过能力的薄膜做分离介质，膜壁密布微孔。原液在一定压力下通过膜的一侧、溶剂及小分子溶质透过夞壁为滤出液，而较大分子溶质被膜截留，从而达到物质分离及浓缩的目的。膜分离过程为动态过滤过程，大分子溶质被膜壁阻隔，随浓缩液流出膜组件，膜不易被堵塞，可连续长期使用。过滤过程可在常温、低压下运行，无相态变化、高效节能。

二、技术规格要求：

1、环境温度：5℃～45℃

2、处理水量：100L/h

3、分离精度（截留分子量）：6000~10000

4、有效膜面积：0.2m²

5、PH值：2~13

6、膜材料PS

7、纤维内外径0.8/1.2

8、设计进、出水水质范围：

进水                                 出水

浊度（一般自来水）1°～3°              优质水0.1°～0.3°

注：出水水质无细菌，可以直接饮用。

9、装置外形总尺寸：1900mm×500mm×1700 mm

10、工作电源：AC220V±10%、50Hz，单相三线制，功率370W，安全保护：具有接地保护、漏电保护、过流保护、

三、主要配置：

1、调节水箱1只、白色PP板、100L/h，底板上有放空阀，方便将水排净、

2、防腐蚀进水泵1台、额定流量1m3/h、扬程15m、功率370W；、

3、转子流量计1只、（量程16-160L/H）；

4、活性炭料液罐1套、304不锈钢材质：Ø160mm×1000mm

5、超滤膜组件1套、

6、微滤膜组件1套、

7、紫外线杀菌器1套、

8、压力表4只、

9、清水箱1只、白色PP板、60L/h，底板上有放空阀，方便将水排净、

10、实验台面（10mm厚PP白色板）、

11、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

12、配套UPVC连接管道和阀门（中财品牌）。

13、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。

四、软件组成:

  公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致；⑶、3D仿真软件屏幕大小尺寸可以编程；⑷、整套软件与设备实验过程流程动画。⑸、带视频讲解功能。
