一、实验目的：

    离子交换软化法在处理工程中有广泛的应用。强酸性阳离子交换树脂的使用也很普遍。作为水处理工程技术人员应当掌握这种树脂交换容量（即全交换容量）的测定方法并了解软化水装置的操作运行。

通过本实验，希望达到下述目的：

1、  熟悉顺流再生固定床运行操作过程；

2、  加深对钠离子交换基本理论的理解。

二、实验原理：

当含有钙盐及镁盐的水通过装有阳离子交换树脂的交换器时，水中的Ca²⁺及Mg²⁺离子便与树脂中的可交换离子（Na⁺或H⁺）交换，使水中Ca²⁺、Mg²⁺含量降低或基本上全部去除，这个过程叫水的软化。树脂失效后要进行再生，即把树脂上吸附的钙、镁离子置换出来，代之以新的可交换离子。钠离子型交换树脂用食盐（NaCI）再生，氢离子型交换树脂用盐酸（HCI）或硫酸（H₂SO₄）再生。基本反应式如下：

三、主要技术指标及参数：

1、环境温度：5℃～40℃

2、处理水量：35L～56L/h

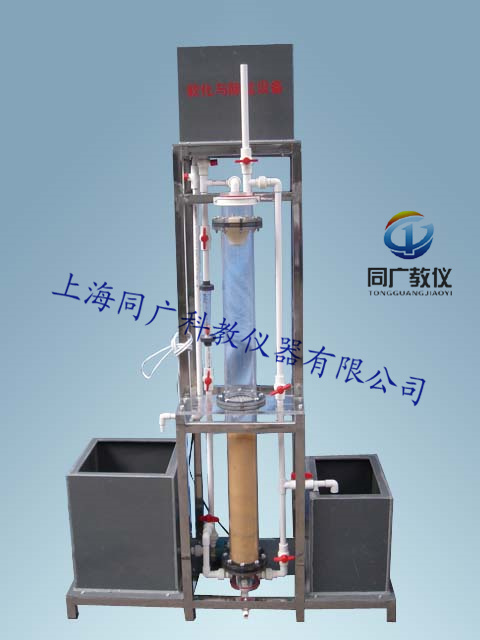

3、软化交换柱 Ø100mm ×1500mm 、

4、装置外形尺寸：1100mm×500mm×2000mm、

5、工作电源：AC220V±10%、50Hz，单相三线制，功率300W，安全保护：具有接地保护、漏电保护、过流保护、

四、主要配置：

1、软化柱：透明有机玻璃材质、壁厚6mm，（Ø100mm×1400mm）1根（外径尺寸）；

2、原水箱1只：再生液水箱1只、白色PP板、厚度10mm，底板上有放空阀，方便将水排净；
3、原水箱配电机搅拌1台、304不锈钢搅拌桨1套：功率25W、转速90rpm；
4、防腐蚀提升进水泵1台：流量：27～32（L/min)、扬程：3.1～4.3（m）、
5、流量测量与调节：管道流量计，污水流量计1个，量程为：10～100L/h；
6、各沉淀柱进水阀门1套、各沉淀柱放空阀门1套、排水管1套；

7、配阳树脂1套、

8、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

9、配套UPVC连接管道和阀门（中财品牌）。

10、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。

五、软件组成:

  公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致；⑶、3D仿真软件屏幕大小尺寸可以编程；⑷、整套软件与设备实验过程流程动画。⑸、带视频讲解功能。
