一、实验目的：

水中悬浮颗粒依靠重力作用，从水中分离出来的过程称为沉淀，静置沉淀用以去除低浓度的离散性颗粒如沙砾、铁屑等。这些杂质颗粒的沉淀性能一般都要通过实验测定。

    本实验采用测定沉淀性底部不同历时累计沉淀泥量方法，找出去除率与沉速的关系，希望达到以下目的：

1、通过实验掌握克里沉淀的实验方法；

2、比较累计静置沉淀泥量与累计曲线法的共同点；

3、加深理解沉淀的基本概念和杂质的沉降规律。

二、主要技术指标及参数：

1、环境温度：5℃～40℃

2、颗粒的沉速：u＝ h  t   式中：h——水的浓  t——时间

3、总的去除率为：n＝（1+p₀）+  1  u₀ ^p∫₀ 0  u+dh

4、搅拌功率为15瓦，转速为20～80r/min

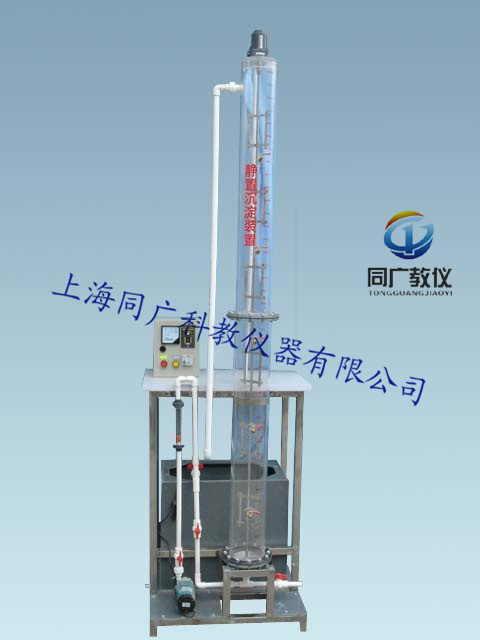

5、沉淀柱外形尺寸：直径×高=Φ150mm×1500mm，数量1根

6、装置外形总尺寸：700mm×400mm×1900mm

7、工作电源：AC220V±10%、50Hz，单相三线制，功率370W，安全保护：具有接地保护、漏电保护、过流保护；

★本实验设备是同济大学环境科学与工程学院教学实训中心合作单位提供，供应商需提供相关合作证明。

三、主要参数及配置：

1、沉淀柱内装搅拌器1套（包括标尺）：透明有机玻璃材质、壁厚6mm，Ø150mm×1500mm，沉淀柱上设溢流管、取样管、进水及放空管各一个；
2、原水箱1个：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；
3、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速90rpm）、
4、304不锈钢进水泵1台：额定流量25L/min、额定扬程5m、额定功率150W；
5、布水管道阀门1套（UPVC给水管阀）；
6、铜制球阀取样口、5只/根，

7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

8、配套UPVC连接管道和阀门（中财品牌）。

9、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
