一、实验目的：

水中悬浮颗粒依靠重力作用，从水中分离出来的过程称为沉淀。斜板沉淀池是把与水平面成一定角度（600与45⁰）的众多斜板放置于沉淀池中构成。

        通过实验希望达到以下目的：

1、通过进行双向流斜板沉淀池的模拟实验，进一步加深对其构造和工作原理的认识；

2、进一步了解斜板沉淀池运行的影响因素；

3、熟悉双向流斜板沉淀池的运行操作方法。

二、实验装置工作原理：

根据浅层理论，在沉淀池有效容积一定的条件下，增加沉淀面积，可以提高沉淀效率。斜板沉淀池实际上是把多层沉淀池的底板做成一定的倾斜度，水在斜板的流动过程中，水中颗粒则沉于斜板上，当颗粒积累到一定程度时，便自动滑下。从改善沉淀池水力条件的角度来分析，由于斜板沉淀池水力半径减小，从而使雷诺数Re大为降低，而弗劳德数Fr则大为提高。一般来讲斜板沉淀池中的水流基本上属层流状态。

三、主要技术指标及参数：

1、环境温度：5℃～40℃

2、处理水量：0.3～0.5 m3/h

3、设计进、出水浊度：

进水：浊度    60º～100º         出水：10º～20º

进水：SS      80～160mg/L       出水：8～16 mg/L

进水：pH值    6～9             出水：6～9

4、外形尺寸： 900mm×500mm×1500mm、

5、工作电源：AC220V±10%、50Hz，单相三线制，功率370W，安全保护：具有接地保护、漏电保护、过流保护；

★本实验设备是同济大学环境科学与工程学院教学实训中心合作单位提供，供应商需提供相关合作证明。

四、主要参数及配置：

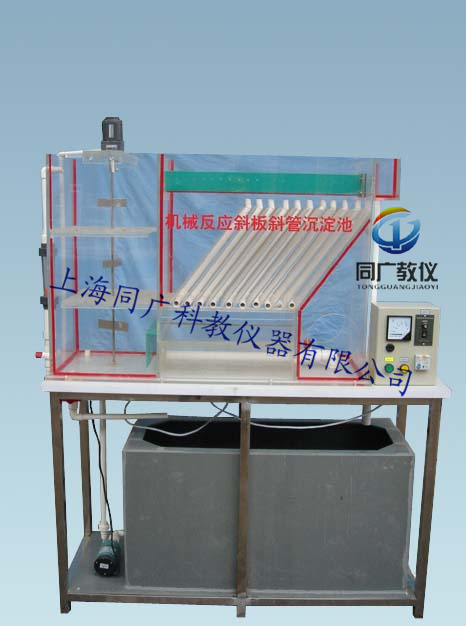

1、双向流斜板沉淀池体1套：透明有机玻璃材质、厚度10mm，斜板1套：透明有机玻璃材质、厚度6mm，斜板倾角60º；
2、原水箱和清水箱各1个：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；
3、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速90rpm）、
4、防腐蚀进水泵1台：流量：27～32（L/min)、扬程：3.1～4.3（m）；、
5、流量测量与调节：转子流量计，污水流量1个（量程60-600L/H）；
6、配水管阀门、排水管、排泥槽、排泥管；

7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，

8、配套UPVC连接管道和阀门（中财品牌）。

9、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
