一、实验目的：

沉淀是水污染控制中用以去除水中杂质的常用方法。沉淀可分为四种基本类型：即自由沉淀、凝聚沉淀、成层沉淀、压缩沉淀。自由沉淀用以去除低浓度的离散性颗粒如砂砾、铁屑等。这些杂质颗粒的沉淀性能，一般都要通过实验测定。

 本实验采用测定沉淀柱底部不同历时累计沉泥量方法，找出去除率与沉速的关系。

           通过本实验希望达到下述目的：

1、初步了解用累计沉泥量方法计算杂质去除率的原理和基本实验方法；

2、比较该方法与累计曲线（或重深分析曲线）法的共同点；

    3、加深理解沉淀的基本概念和杂质的沉降规律。

二、主要技术指标及参数：

1、环境温度：5℃～40℃

2、沉淀柱直径:100mm×1700mm

3、装置外形尺寸：700 mm×700 mm×2500 mm数量：4组 (根)、

4、工作电源：AC220V±10%、50Hz，单相三线制，功率220W，安全保护：具有接地保护、漏电保护、过流保护；、

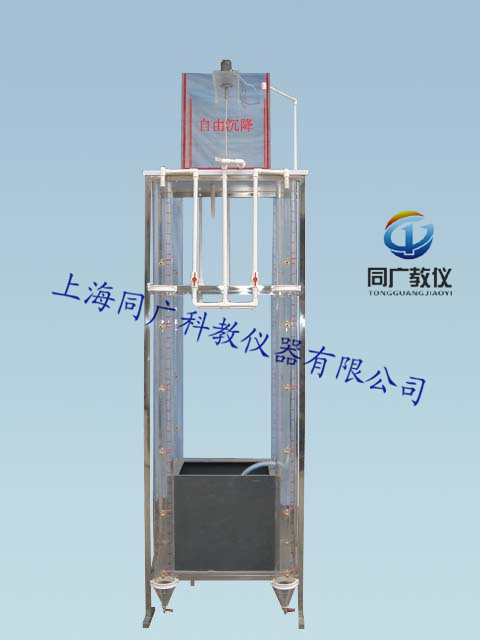

三、主要配置：

1、沉淀柱4套（包括标尺）：透明有机玻璃材质、壁厚6mm，Φ100mm×1700mm，沉淀柱上设溢流管、取样管、进水及放空管各一个；
2、原水箱1个：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；
3、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速90rpm）、
4、304不锈钢潜水泵1台：额定流量25L/min、额定扬程5m、额定功率150W；
5、布水管道阀门6套（UPVC给水管阀）；
6、铜制球阀取样口、5只/根，共计20只；

7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

8、配套UPVC连接管道和阀门（中财品牌）。

9、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。

四、软件组成:

 公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致；⑶、3D仿真软件屏幕大小尺寸可以编程；⑷、整套软件与设备实验过程流程动画；⑸、带视频讲解功能。
