一、实验目的：

絮凝沉淀的特点是颗粒在沉淀过程中其尺寸、质量会随深度增大而增大，因而沉速也随深度而增大。絮凝颗粒的沉淀轨迹是一条曲线，但难以用数学方法表达，因此要用实验室的沉淀分析来确定必要的设计参数。

        通过本实验希望达到下述目的：

1、了解絮凝沉淀的特点和规律；

    2、掌握絮凝沉淀的实验方法和实验数据的整理方法。

二、实验原理：

  絮凝颗粒A、B在沉淀过程中互相碰撞后形成了新的颗粒AB，由于其尺寸增大，故沉速V_ab明显大于A、B二颗粒各自的沉速V_a和V_b，并沿着新的轨迹下沉。由于生产性沉淀池中水力特性的影响，实际的絮凝沉淀工程远比图3-1所示现象复杂。颗粒碰撞时可能有互相阻碍作用，故在絮凝期间，颗粒向下运动的同时也可能向上运动。此外，颗粒到达池底以前还可能因液流的作用被破碎。目前尚无理论公式可用以描述沉淀池中的这一复杂现象，一般是通过沉淀柱中的静态试验来确定某一指定时间的悬浮物去除率。将此实验结果用于生产性沉淀池设计时，为了补偿紊流、短流和进出口损失的影响，埃肯费尔德（Eckenfelder）建议，根据实验选定的溢流率应除以1.25-1.75的系数，停留时间应乘以1.5-2.0的系数。

三、主要技术指标及参数：

1、环境温度：5℃～40℃

2、沉淀柱直径:100mm×1700mm

3、装置外形尺寸：700 mm×700 mm×2500 mm数量：4组 (根)、

4、工作电源：AC220V±10%、50Hz，单相三线制，功率220W，安全保护：具有接地保护、漏电保护、过流保护；、

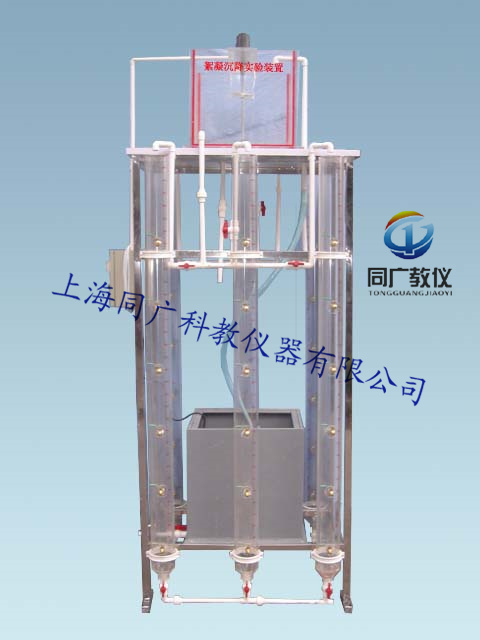

四、主要配置：

1、沉淀柱4套（包括标尺）：透明有机玻璃材质、壁厚6mm，Φ100mm×1700mm，沉淀柱上设溢流管、取样管、进水及放空管各一个；
      2、原水箱1个：白色PP板、厚度10mm，底板上安装有放空阀，方便将水排净；
      3、原水箱配电机搅拌1台、304不锈钢搅拌桨1套；（功率25W、转速90rpm）、
      4、304不锈钢潜水泵1台：额定流量25L/min、额定扬程5m、额定功率150W；
      5、布水管道阀门6套（UPVC给水管阀）；
      6、铜制球阀取样口、5只/根，共计20只；

7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

8、配套UPVC连接管道和阀门（中财品牌）。

9、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。

五、软件组成:

 公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致；⑶、3D仿真软件屏幕大小尺寸可以编程；⑷、整套软件与设备实验过程流程动画；⑸、带视频讲解功能。
