一、原理、用途及特点：

    脉冲电源产生的高电压脉冲加在反应器电极上，在反应器电极之间产生强电场，在强电场作用下，部分烟气分子电离，电离出的电子在强电场的加速下获得能量，成为高能电子(5～20eV)，高能电子则可以激活、裂解、电离其他烟气分子，产生OH、O、HO2等多种活性粒子和自由基。在反应器里，烟气中的SO2、NO被活性粒子和自由基氧化为高阶氧化物SO3、NO2，与烟气中的H2O相遇后形成H2SO4和HNO3，而烟气中的NH3生成（NH4）2SO4/NH4NO3的气溶胶，再由收尘器收集。脉冲电晕放电烟气脱硫脱硝反应器的电场本身同时具有除尘功能。  具有装置简单、运行成本低、有害污染物清除彻底、不产生二次污染等优点

二、技术参数

1、环境温度：5℃～40℃、

2、烟气处理量约5～15m3/h、

3、电压调节范围：0～30KV、

4、频率调节范围：5～20KHz、

5、中心频率：10KHz、

6、电源功率：500W、

7、刚玉管内径Ø30mm、

8、放电间隙5mm、

9、放电区长度：300mm、

10、不锈钢心电极Ø8mm 、

11、整体外形尺寸约：1600mm×400mm×1500mm

12、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W；安全保护：具有接地保护、漏电保护、过流保护；
13、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；

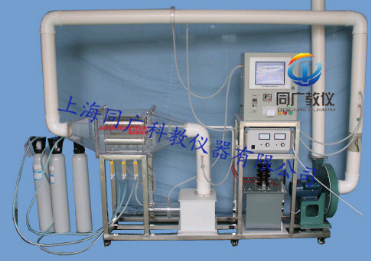

三、主要配置：

1、脉冲电晕反应器1套；含包括附件：透明有机玻璃材质、壁厚10mm、高压脉冲电源1套；专用调压器1台，、高压电源线1条、刚玉管1套；304不锈钢心电极1套、

2、取样监测口2个、系统静压测口2个、

3、气尘静态混合器1套：采用箱式静态混合器；

4、离心通风机1台：电源电压：220V、功率1.1Kw、转速2900r/min；
5、变频器1套：控制风机转矩调节风量大小；

6、NH3、SO2、NO气体与钢瓶各1套（8L）、气体流量计3个、不锈钢双表头气体减压阀3只、

7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、带灯自锁按钮开关、
8、 Ø110连接管路及控制球阀
9、不锈钢框架实验台（38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
