一、原理，特点：

   光催化剂（当前以为TiO2使用最广泛）具有区别于金属或绝缘物质的特别的能带结构,即在价带和导带之间存在一个禁带，当光子能量高于光催化剂吸收阈值的光照射光催化剂时, 光催化剂的价带电子发生带间跃迁,即从价带跃迁到导带,从而产生光致电子(e-)和空穴(h+)。此时吸附在光催化剂（通产为纳米颗粒态）表面的溶解氧俘获电子形成活性氧离子,而空穴将吸附在催化剂表面的氢氧根离子和水氧化成羟基自由基。而活性氧离子和羟基自由基具有很强的氧化性,能将绝大多数的有机物氧化破坏,甚至也能分解一些无机物，从而使催化剂表面附近的污染物降解。气-固多相光催化反应过程可表示为（1）光致电子和空穴的产生；（2）O₂、H₂O和有机物在催化剂表面的吸附；（3）氧化剂的生成；（4）有机物的催化分解等步骤。光催化转化的必要条件是光催化剂和一定能级的光照。本实验系统主要用于演示光催化转化试验过程。

二、主要技术参数及指标：

1、环境温度：5℃～40℃

2、设备处理能力1~5m³/h

3、反应器尺寸 350×350×1200mm

4、实验装置尺寸：长×宽×高＝1500×500×1900mm

5、工作电源：AC220V±10%、50Hz，单相三线制，功率：700W；安全保护：具有接地保护、漏电保护、过流保护；
6、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；

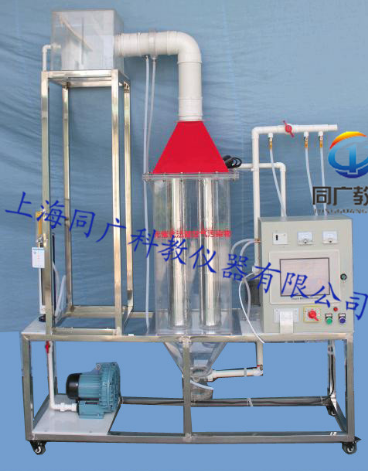

三、主要配置：

1、光催化反应器1套、透明有机玻璃材质、厚度10mm、规格;350mm×350mm×1200mm

2、光催化反应柱4套、透明有机玻璃材质、厚度6mm、规格;Ø100mm、H=1000mm，

3、气体混合器1套、透明有机玻璃材质、厚度10mm、规格;300mm×250mm×250mm

4、活性炭吸附罐1套、有机玻璃材质、厚度5mm、规格; Ø150mm、H=250mm，含活性炭填料

5、石英管4只、紫外灯4只、纳米材料1桶、

6、抽风机1台、(电压：220V、功率0.20Kw、转速2800r/min)

7、气体流量计1只、LZB-3、量程:30～300L/ h）

8、气体流量计1只、（LZB-15、量程:0.4～4m3/h）

9、气体与钢瓶1套（8L）、气体流量计1个、不锈钢双表头气体减压阀1只、

10、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、带灯自锁按钮开关、
11、Ø 25 / Ø110连接管路及控制球阀
12、不锈钢框架实验台（38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。

四、软件组成:

  公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致；⑶、3D仿真软件屏幕大小尺寸可以编程；⑷、整套软件与设备实验过程流程动画；⑸、带视频讲解功能。
