★本实验设备是同济大学环境科学与工程实验教学中心实训基地合作单位提供，投标供应商需提供相关合作证明。

一、实验目的：

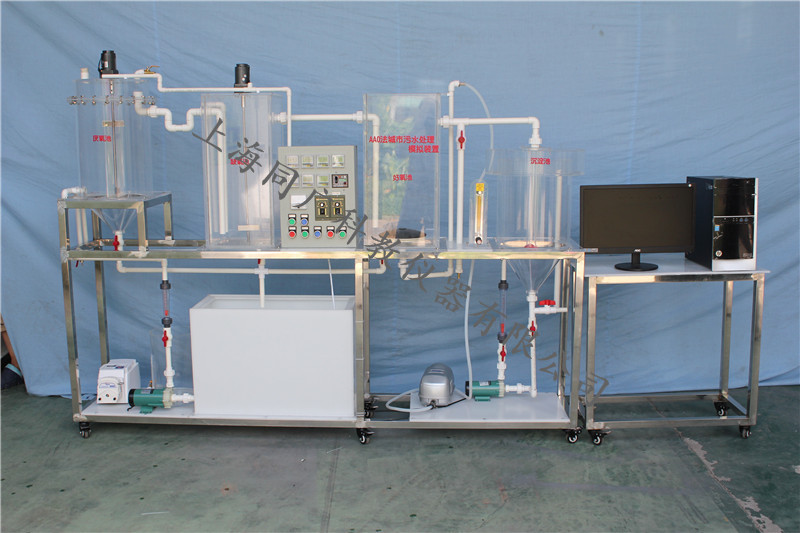

按照国家 [污水综合排放标准]（ＧＢ８９７８－１９９６）规定，氨氮最高容许排放浓度二级标准是２５ｍｇ／Ｌ，磷酸盐（以Ｐ计）最高容许排放浓度二级标准是１．０ｍｇ／Ｌ。厌氧——缺氧——好氧（A²O）工艺是污水除磷脱氮技术的主流工艺，同常规活性污泥相比，不仅仅能生物去除ＢＯＤ，而且能去除氮和磷，这对于防止水体富营养化的加剧有重要的作用。本装置是A²O工艺的教学演示和动态实验设备。通过装置实验希望达到以下目的：

1了解A²O工艺的组成、运行操作要点；

2确定去除率高、能量省的运行参数，指导生产运行；

3针对一些工业污染源对该工艺运行中的冲击，提出准确的判断，避免造成较大的事故；

4用实践经验培训学生、技术人员、操作人员，考核其独立的工作能力，提高人员的技术素质和企业管理水平；

5利用装置运输方便的特点，可以在拟建污水厂的现场，进行污水处理可行性的试验。

二、主要技术指标及参数：(参考参数)

1、环境温度：5℃～40℃

2、处理水量：8～16L/h

3、设计进、出水水质：

进水BOD₅  150～300mg/L       出水15～30 mg/L

进水COD   300～600mg/L       出水30～60 mg/L

进水SS     80～160mg/L        出水8～16 mg/L

进水pH     6～9               出水6～9

4、装置外形尺寸：2300 mm×400 mm×1500mm

5、工作电源：AC220V±10%、50Hz，单相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护、

三、主要配置：

1、原水箱1只：白色PP板材质、厚度8mm，500×400×500mm、底板上安装有放空阀，方便将水排净；

2、清水箱1只：白色PP板材质、厚度8mm，350×400×450mm，底板上安装有放空阀，方便将水排净；

3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）

4、防腐蚀提升磁力水泵1台、流量：27～32（L/min)、扬程：3.1～4.3（m）功率20W；

5、厌氧池：透明有机玻璃材质、壁厚8mm，Ø 300×500mm；带搅拌装置

6、缺氧池：透明有机玻璃材质、壁厚10mm，300×300×500mm、带搅拌装置；

7、好氧池：透明有机玻璃材质、厚度10mm，400×300×500mm；带混合液回流泵；

8、二沉池：透明有机玻璃材质、壁厚5mm，Ø 250×400mm；带污泥回流泵；

9、气泵1台、功率：40 W、最大气量：16L/min，带微孔曝气管1套、

10、加药计量蠕动泵1台、流量范围：0.008-460mL/min、配有机玻璃加药箱1只、

11、污泥回流蠕动泵1台、流量范围：0.008-460mL/min、

12、防腐蚀混合液回流泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；

13、电机搅拌2台、304不锈钢搅拌桨2套；（功率6W、转速120rpm）、配调速器2只、

14、流量测量与调节：进水液体流量计1个：量程2-20L/H，气体流量计1个：量程250~2500L/h；

15、可编程自动控制器1套、

16、实验台面（白色10mm厚PP板）、

17、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

18、配套UPVC连接管道和阀门（中财品牌）。

19、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。

四、软件组成:

  公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致；⑶、3D仿真软件屏幕大小尺寸可以编程；⑷、整套软件与设备实验过程流程动画；⑸、带视频讲解功能。
