一、实验目的：

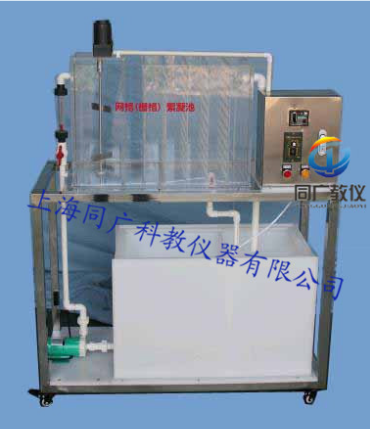

给水处理中澄清工艺通常包括混凝、沉淀和过滤，处理对象主要是水中悬浮物和胶体杂质。原水加药后，经混凝使水中悬浮物和胶体形成大颗粒絮凝体，而后通过沉淀池进行重力分离。网格(栅格)絮凝池就是混凝、絮凝沉淀两种功能的净水构筑物。本模型就是展示絮凝反应池和网格(栅格)絮凝池内部构造的实验装置。希望达到以下目的：

1、通过对有机玻璃装置直接地观察，加深对组成的各个部分的了解；

2、掌握网格(栅格)絮凝池水流方向和操作使用方法，观察絮体生成和沉淀的状况。

二、主要技术指标及参数：

1、环境温度：5℃～40℃

2、处理水量：40L/h、

3、装置外形总尺寸：长×宽×高=1100mm×400mm×1500mm

4、工作电源：AC220V±10%、50Hz，单相三线制，功率200W，安全保护：具有接地保护、漏电保护、过流保护、

★本实验设备是同济大学环境科学与工程学院教学实训中心合作单位提供，供应商需提供相关合作证明。

三、主要配置：

1、原水箱1只：白色PP板材质、厚度10mm，400×400×400mm、底板上安装有放空阀，

2、清水箱1只：白色PP板材质、厚度10mm，300×400×400mm，底板上安装有放空阀，
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）

4、网格池1套、透明有机玻璃材质、壁厚10mm，

5、絮凝池1套、透明有机玻璃材质、壁厚10mm，

6、防腐蚀提升磁力水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；

7、搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）、

8、转子流量计1只、（量程6-60L/H），

9、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、

10、配套UPVC连接管道和阀门（中财品牌）。

11、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成
