一、实验目的：

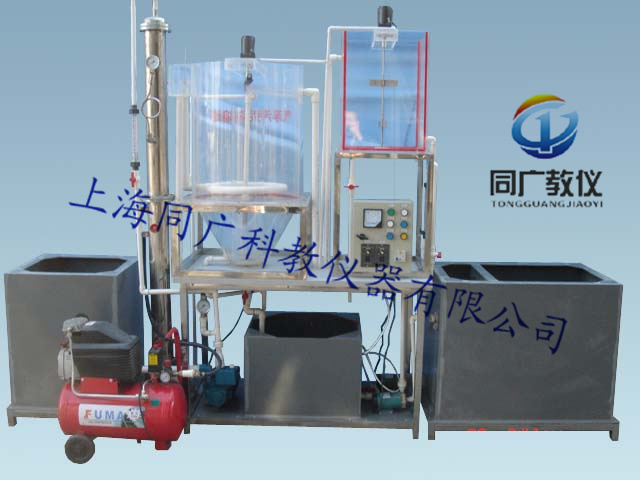

溶气气浮污泥浓缩是污水处理中常用的污泥浓缩方法之一。污泥中含有大量的水分，浓缩可以降低其含水率。通过污泥浓缩，能减小池容积和处理所需的投药量，缩小用于输送污泥的管道和泵的尺寸。气浮浓缩适用于相对密度接近1的活性污泥的浓缩污泥，如活性污泥（相对密度1.005），生物过滤法污泥（相对密度1.025），尤其是采用接触氧化法时，脱落的生物膜含大量气泡，比重更接近于1，用浮选浓缩较为有利。能把含水率为99.5%的活性污泥浓缩到94%~96%。其含水率低于采用重力浓缩池所达到的含水率，但运行费用较高。本装置是一圆形浮选浓缩池。通过装置的实验希望达到下述目的 ：

1、深化对气浮法污泥浓缩系统及其各部分的组成，运行过程及其操作和控制要点，溶气水 释放的表现特征及浮渣的形成的理解。

   2、加深对悬浮颗粒浓度、操作压力、气固比、释气量与澄清效果间的关系的理解。

二、主要技术指标及参数：

1、处理水量0.3m3/h，

2、溶气压力0.3～0.5 Mpa，

3、回流比30%、

4、尺寸：气浮池直径Ø 400㎜、高度600㎜、

5、外形尺寸：1500mm×500mm×1700mm、

6、工作电源：AC220V±10%、50Hz，单相三线制，功率900W，安全保护：具有接地保护、漏电保护、过流保护、

三、主要配置：

1、原水箱1只：白色PP板材质、厚度10mm，500×400×400mm、底板上安装有放空阀，

2、清水箱1只：白色PP板材质、厚度10mm，300×400×400mm，底板上安装有放空阀，
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）

4、混凝箱1套、透明有机玻璃材质、壁厚10mm，

5、气浮浓缩池1套、透明有机玻璃材质、壁厚10mm，

6、浓缩污泥箱1只、白色PP板材质、厚度10mm，300×400×300mm，底板上安装有放空阀，

7、电机刮渣系统装置1套（功率25W、转速150rpm）、304不锈钢搅拌桨1套。

8、防腐蚀进水泵1台（额定流量0.6m3/h，扬程5m, 功率20W）、

9、自吸式气液混合泵1台：流量1m3/h、扬程40m、转速2900r/min、功率0.9KW。

10、空气压缩机1台（电源 220V、功率550W、排气量36L/min，压力0.4-0.8MPa；气量容积30L）、

11、304不锈钢溶气罐1套、Ø 100×800mm、工作压力0.3-0.5Mpa（可调）、容积13L；

12、铜制溶气释放器1只、压力表1只、安全阀1只。

13、转子流量计1只、（量程60-600L/H），

14、气体流量1个（量程30~300L/h）。

15、进溶气罐水流量计1只、（量程100~1000L/h）

16、加药流量计（量程0.25~2.5L/H），

17、带搅拌装置加药罐1套（有机玻璃材质）、小型加药泵1台。

18、水量移位器1套、

19、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、

20、配套UPVC连接管道和阀门（中财品牌）。

21、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
