一、实验目的：

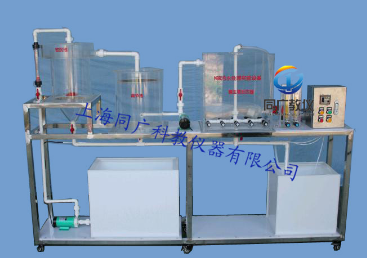

MBR污水膜生物反应器污水处理装置是一体式膜生物反应器的试验装置。而膜生物反应器是膜技术污水生物处理技术有机结合产生的污水处理新工艺。其生产和发展是这两类知识应用和发展的必然结果，膜技术和污水生物处理技术学科交叉、结合、开辟了污水处理技术研究和应用的新领域。通过本实验希望达到以下目的：

1、了解膜生物反应器的构造和工作原理；

2、掌握膜生物反应器的设计和运作的参数；

3、测定膜生物反应器处理各种污水的效果；

4、探索防止膜污染的方法和膜清洗的方法。

二、主要技术指标及参数：

1、环境温度：5℃～40℃、

2、处理水量：5～10L/h、

3、物理清洗：

4、化学清洗：NALO（次氯酸钠）HCL（稀盐酸）NAOH氢氧化钠。

5、中空纤维膜组件、(MBR专用膜片、出水浊度:<0.2NTU设计通量:1.0~1.t/d  膜丝面积:8m²/片 操作负压:-0.01~0.03Mpa

6、装置外形尺寸：1500mm×500mm×1400mm、

7、工作电源：AC220V±10%、50Hz，单相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护

三、主要配置：

1、原水箱1只：白色PP板材质、厚度10mm，250×350×450mm、底板上安装有放空阀，方便将水排净；

2、清水箱1只：白色PP板材质、厚度10mm，200×350×450mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）、4、初沉池1套、透明有机玻璃材质、壁厚8mm，规格：Ø 250×300mm；

5、混合调节池1套、含填料1批、透明有机玻璃材质、壁厚8mm，规格：Ø 250×300mm；

6、膜生物反应器1套、透明有机玻璃材质、壁厚10mm、450×350×550mm、带微孔曝气装置

7、中空纤维超滤帘式膜1只、（天津膜天膜品牌）、

8、防腐蚀提升磁力水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；

9、气泵1台、功率：40 W、最大气量：16L/min，带微孔曝气管1套、

10、隔膜抽吸泵1台、功率：120 W、

11、流量测量与调节：进水流量计1只、（LZS-15、量程6~60L/h）

12、流量测量与调节：气体流量计1只、（LZB-10、量程250~2500L/h）

13、流量测量与调节：出水流量计1只、（LZB-10、量程1~10L/h）

14、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

15、配套UPVC连接管道和阀门（中财品牌）。

16、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。

四、软件组成:

  公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致；⑶、3D仿真软件屏幕大小尺寸可以编程；⑷、整套软件与设备实验过程流程动画；⑸、带视频讲解功能。
