一、实验目的：

活性污泥法处理过程中曝气设备的作用是使空气、活性污泥和污染物三者充分混合，使活性污泥处于悬浮状态，促使氧气从气相转移到液相，从液相转移到活性污泥上，保证微生物有足够的氧进行物质代谢。由于氧的供应是保证生化处理过程正常进行的主要因素之一，因此，工程设计人员和操作管理人员常需通过实验测定氧的总传递系数KLa、评价曝气设备的供氧能力和动力效率。

通过本实验希望达到下述目的：

1掌握测定曝气设备的氧总传递系数和充氧能力的方法；

2掌握测定修正系数a、b的方法；

3了解各种测试方法和数据整理方法的特点。

二、主要技术指标及参数：

1、环境温度：5℃～40℃、

2、处理水量：50L/h

3、设计进、出水水质：

   进水  BOD₅    150～300mg/L       出水  15～30 mg/L

   进水  COD     250～500mg/L       出水  25～40 mg/L

   进水  SS   80～150mg/L            出水10～15 mg/L

   进水  pH       6～9               出水6～9

4、装置总尺寸：1500mm×500mm×1800 mm。

5、工作电源：AC220V±10%、50Hz，单相三线制，功率900W，安全保护：具有接地保护、漏电保护、过流保护

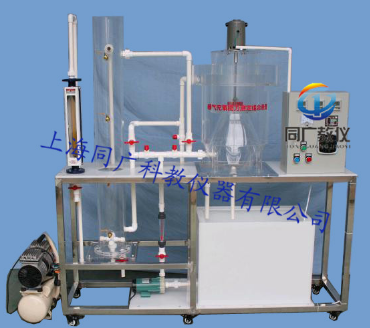

三、主要配置：

1、原水箱1只：白色PP板材质、厚度10mm，350×400×500mm、底板上安装有放空阀，方便将水排净；

2、曝气充氧桶1只、透明有机玻璃材质、壁厚8mm，Ø350×450mm； 带曝气叶轮装置

3、曝气叶轮及串激电机1套、304不锈钢搅拌桨1套；（功率90W、转速3000rpm）、含调压器1只、

4、曝气充氧塔1套，含曝气管1套、铜球阀取样口3只、有机玻璃材质、壁厚8mm，Ø200×2000mm；

5、防腐蚀提升磁力水泵1台、流量：27～32（L/min)、扬程：3.1～4.3（m）功率30W；

6、空气压缩机1台、电源：AC220V、功率：550 W、最大气量：36L/min，气量容积30L、

7、流量测量与调节：气体流量计1只：量程400~4000L/h；

8、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

9、配套UPVC连接管道和阀门（中财品牌）。

10、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
