一、实验目的：

活性污泥法处理过程中曝气设备的作用是使空气、活性污泥和污染物三者充分混合，使活性污泥处于悬浮状态，促使氧气从气相转移到液相，从液相转移到活性污泥上，保证微生物有足够的氧进行物质代谢。由于氧的供应是保证生化处理过程正常进行的主要因素之一，因此，工程设计人员和操作管理人员常需通过实验测定氧的总传递系数KLa、评价曝气设备的供氧能力和动力效率。

通过本实验希望达到下述目的：

1、掌握测定曝气设备的氧总传递系数和充氧能力的方法；

2、掌握测定修正系数a、b的方法；

     3、了解各种测试方法和数据整理方法的特点。

二、主要技术指标及参数：

1、环境温度：5℃～40℃、

2、处理水量：60L/h

3、设计进、出水水质：

   进水  BOD₅    150～300mg/L       出水  15～30 mg/L

   进水  COD     250～500mg/L       出水  25～40 mg/L

   进水  SS   80～150mg/L            出水10～15 mg/L

   进水  pH       6～9               出水6～9

4、曝气充氧柱：Φ200 mm×2000mm

5、装置总尺寸：1200mm×500mm×2000 mm。

6、工作电源：AC220V±10%、50Hz，单相三线制，功率600W，安全保护：具有接地保护、漏电保护、过流保护

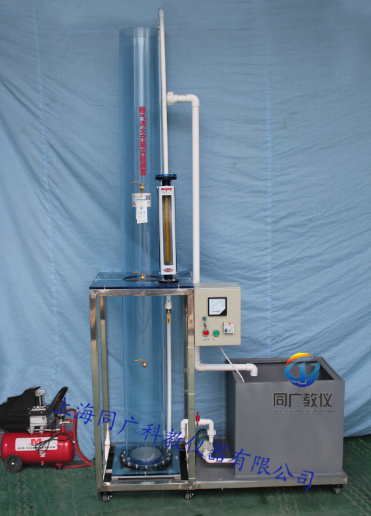

三、主要配置：

1、原水箱1只：白色PP板材质、厚度10mm，450×400×500mm、底板上安装有放空阀，方便将水排净；

2、曝气充氧塔1套，含曝气管1套、铜球阀取样口3只、有机玻璃材质、壁厚8mm，Ø200×2000mm；

3、防腐蚀提升磁力水泵1台、流量：27～32（L/min)、扬程：3.1～4.3（m）功率30W；

4、空气压缩机1台、电源：AC220V、功率：550 W、最大气量：36L/min，气量容积30L、

5、流量测量与调节：气体流量计1只：量程400~4000L/h；

6、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

7、配套UPVC连接管道和阀门（中财品牌）。

8、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。

四、软件组成:

  公司提供与本装置的实物配套使用3D交互式动态仿真软件1套、(虚拟实训系统)。

⑴、3D软件界面并有工具栏项目内容：⑵、3D仿真演示软件与设备使用内容完全一致；⑶、3D仿真软件屏幕大小尺寸可以编程；⑷、整套软件与设备实验过程流程动画。⑸、带视频讲解功能。
