一、用途范围：

浓缩池刮泥机用于污水处理厂重力式污泥浓缩池，将浓缩污泥刮集至池底中心集泥坑，以便进一步作污泥脱水处理。

二、特点：

1、传动环节少，机械效率高，结构紧凑；

2、根据需要可设过扭保护机构，当扭矩达到设定值时停机，保证设备安全可靠运行；

3、主轴采用刚度大的管式构造，池底不设轴承，根除了环境极坏的池底维护工作。

浓缩池刮泥机为悬挂中心传动，由带电动机立式减速器、带外齿的回转轴承、主

轴、刮板、浓集栅条、稳流筒、控制柜等组成。 刮臂在传动装置带动下绕池中心轴线旋转，刮臂上的刮板将沉积在池底的污泥由外向内推向池心集泥坑

二、实验原理

污泥中所含水分大致分为四类：颗粒间的空隙水，约占污泥水分的70％；毛细水，污泥颗粒间的毛细管水，约占20％；颗粒的吸附水及颗粒内部水，约占10％。

浓缩脱水的对香是颗粒间的空隙水，浓缩是缩小污泥体积的第一道工序，这种方法简单易行，不需要消耗大量的能量。浓缩的目的在于缩小污泥的体积，减少后续处理构筑物的容积及运行费用：如进行厌氧消化，则可以缩小消化池的有效容积，减少加热和保温的费用；另外，重力浓缩法在水处理和泥处理之间达到了一个“缓冲”的效果。如进行机械脱水，则可以减少混凝剂投加量与脱水设备的数量。由于剩余活性污泥的含水率（99％以上）很高，一般都应进行浓缩处理。

浓缩的方法主要有三种，即重力浓缩、气浮浓缩和离心浓缩法。

二、主要技术指标及参数：

1、环境温度：0.5～40℃

2、处理水量：0.5～1m3/h、

3、外形尺寸：浓缩池φ400mm×500mm、

4、装置外形尺寸：600mm×600mm×1300mm

5、工作电源：AC220V±10%、50Hz，单相三线制，功率300W，安全保护：具有接地保护、漏电保护、过流保护、

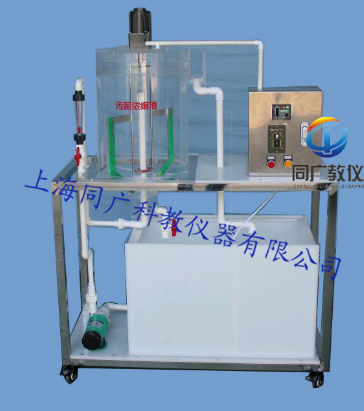

三、主要参数及配置：

1、原水箱1只：白色PP板材质、厚度10mm，400×400×500mm、底板上安装有放空阀，方便将水排净；

2、清水箱1只：白色PP板材质、厚度10mm，300×400×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）

4、浓缩池1套，透明有机玻璃材质、壁厚8mm，Ø400×500mm、

5、304不锈钢提升潜水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率120W；

6、搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）

7、流量测量与调节：进水转子流量计1只：量程100~1000L/h；

8、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

9、配套UPVC连接管道和阀门（中财品牌）。

10、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
