一、实验目的：

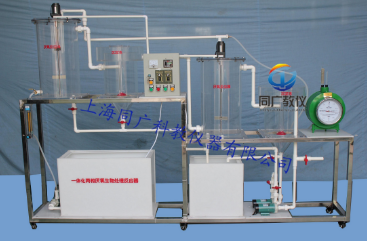

   一体化两相厌氧生物处理反应器，采用多组多种形式的套筒将反应器内的空间有机地分割成产酸相生物处理反应区、两相厌氧过渡区、产甲烷相生物处理反应区、泥水分离区、气相区等，从而实现了两相厌氧设备一体化的目的。本反应器不仅管理操作简单、处理效率高，而且由于体积小、占地少，使工程造价降低，非常适合中小型高浓度有机废水处理工程的推广和应用的教学实验设备。

通过本实验希望达到以下目的：

1、了解反应器的内部构造；

2、掌握反应器的启动方法，污泥的形成机理；

    3、就某种污水进行动态试验，以确定工艺参数和处理水的水质。

二、主要技术指标及参数：

1、环境温度：5℃～40℃

2、处理水量：2～5L/h

3、设计进、出水水质范围：

  进水 BOD₅  500～1000mg/L        出水30～600 mg/L

  进水 COD   1000～2000mg/L       出水100～200 mg/L

  进水 SS     50～100mg/L          出水10～20 mg/L

  进水 pH     6～9                 出水6～9

4、装置外形尺寸：2100 mm×500 mm×1900mm

5、工作电源：AC220V±10%、50Hz，单相三线制，功率1100W，安全保护：具有接地保护、漏电保护、过流保护、

三、主要配置：

1、原水箱1只：白色PP板材质、厚度10mm，500×400×500mm、底板上安装有放空阀，方便将水排净；

2、清水箱1只：白色PP板材质、厚度10mm，350×400×450mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）
4、厌氧池2套：透明有机玻璃材质、壁厚8mm，Ø300×600mm；带搅拌装置

5、沉淀池2套：透明有机玻璃材质、壁厚8mm，Ø 300×400mm；带污泥回流泵；
6、防腐蚀提升磁力水泵1台、流量：27～32（L/min)、扬程：3.1～4.3（m）功率20W；
7、防腐蚀污泥回流泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；

8、电机搅拌2台、304不锈钢搅拌桨2套；（功率15W、转速120rpm）、配调速器2只、

9、流量测量与调节：进水液体流量计1个：量程2-20L/H，
10、湿式气体流量计1台、

11、实验台面（白色10mm厚PP板）、

12、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

13、配套UPVC连接管道和阀门（中财品牌）。

14、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
