一、实验目的：

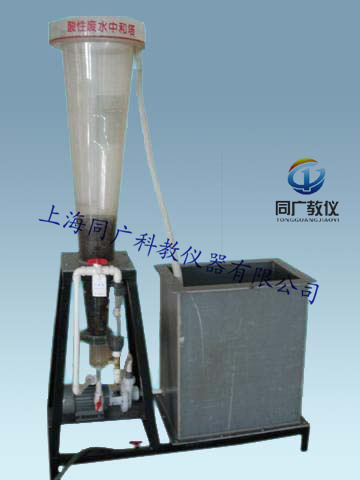

许多工业废水往往含有酸性物质，而排放的废水pH值应在6—9之间，因此酸性废水应采用中和法处理。当中和药剂为颗粒时，常采用过滤的形式使酸性废水和中和剂充分接触，使废水pH转到中性。本实验装置就是采用过滤中和法对酸性废水进行中和处理的实验装置。

通过对有机玻璃装置直接地观察，能清晰地了解到中和塔内部的构造，废水流向和中和剂的工作情况。掌握酸碱中和的原理，了解滤速同酸性废水浓度，出水pH的关系。

二、主要技术指标及参数：

1环境温度：5℃～40℃

2、工业中的酸性废水，不能直接排放。采用锥形有机玻璃塔，内装白云石或碳石（它是碱性的），当酸性废水通过，就起中和反应，出水要求达到pH值6以上才能达到排放标准。

3、废水上升流速可达40～70m/h

4、处理水量：250～500L/h

5、外形尺寸：圆锥形底部直径100mm

6、上部直径300mm

7、高度1300mm

8、装置外形尺寸：900 mm×500 mm×2100mm

9、工作电源：AC220V±10%、50Hz，单相三线制，功率370W，安全保护：具有接地保护、漏电保护、过流保护、

三、主要配置：

1、原水箱1只：白色PP板材质、厚度10mm，600×450×600mm、底板上安装有放空阀，方便将水排净；

2、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率6W、转速120rpm）、（含调速器1只）

3、酸性废水中和塔1套：透明有机玻璃材质、壁厚8mm、Ø 200mm×1200mm；配水系统等；
4、防腐蚀提水泵1台、电源：220 V，功率370W，流量：1m³/h、扬程：15（m）、

5、流量测量与调节：转子流量计1只、（100～1000L/ h）

6、配有滤料1套、（填料高度：60～70%柱高）；

7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

8、配套UPVC连接管道和阀门（中财品牌）。

9、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
