一、产品描述

  畜禽废水处理设备是专门为大中专院校开设的“环境工程”．“环境监测与治理技术”．“环境监测与评价”、“水环境监测与保护”，“城市水净化技术”、“给排技术”等环境类相关专业而研制的综合实训平台。该实训平台既能体现典型污水处理工艺的经典，又能反映出新型污水处理组合工艺系统）的先进，通过实训平台实训促进工学结合人才培养模式的改革与创新，培养学生的可持续发展能力，为社会提供满足企业需求的水处理设备安装、调试及水质检测分析等方面的专业人才。

二、主要技术指标及参数：

1、环境温度： 5℃～40℃

2、处理水量：50～100L/h、

3、装置外形总尺寸：2200mm×800mm×1600mm.、

4、工作电源：AC220V±10%、50Hz，单相三线制，功率2300W，安全保护：具有接地保护、漏电保护、过流保护

三、系统组成与功能

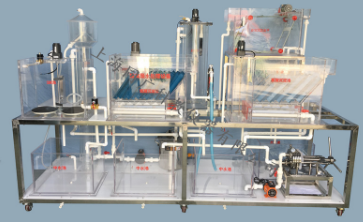

  畜禽废水处理综合实训设备主要由控制系统、供水系统和污水处理系统三部分组成。
 控制系统：主要由电气控制柜、触摸屏、旋钮开关、
触摸屏控制、也可以手动、在线监测仪（PH仪和DO仪），监控等组成，供水系统：主要由水箱、不锈钢支架、水箱液位管和球闹等组成。污水处理系统：装置对象设备整体采用不锈钢框架进行设计，主要动力系统器件安装在钢架上，主要有机玻璃反应器合理的布置安装在不锈钢钢架的上层。下层动力系统主要由水泵、风机、中水池装置等组成。有机玻璃反应器系统主要由有机玻璃平流式沉淀池、CSTR池、辐流式沉淀池、UASB池、SBR池、絮凝沉淀池、消毒池、固液分离机、有机玻璃中和池等组成。曝气系统主要由风机、曝气管、搅拌机、流量计和管道等组成，在线监测系统主要由DO在线仪、PH在线仪、浮球液位开关等组成。
四、基本配置
不锈钢支架280*86*182 cm1套、中水箱50*40*35cm1个、平流式沉淀池72*32*40cm1台、CSTR池Φ25*75cm1台、辐流式沉淀池Φ35*42cm1台、UASB柱Φ15*150cm1台、SBR池50*27*45cm1台、絮凝沉淀池60*27*50cm1个、消毒池Φ5*35cm1个、固液分离机40*30*20cm1台、水泵单相AC220V;功率：6W；扬程：3.3m；流量：32L/min4台、调速电机单相AC220V;功率：15W4个、微孔曝气管：Φ2cm1批、气泵单相AC220V;功率：40W1台、304滗水器空气堰式1只、DO传感器0-20mg/L，6分外螺纹接口1只、PH传感器0-4,6分外螺纹接口1个、气体流量计0.5-8L/min1只、液体流量计1-7L/min1只、浮球液位开关上下限6套、触摸屏10.4寸1台、手动开关Φ221批、手自动转换开关Φ381个、DO仪单相AC220V输入;输出信号：4-20mA1套、PH仪单相AC220V输入;输出信号：4-20mA1套
