一、实验目的和原理：

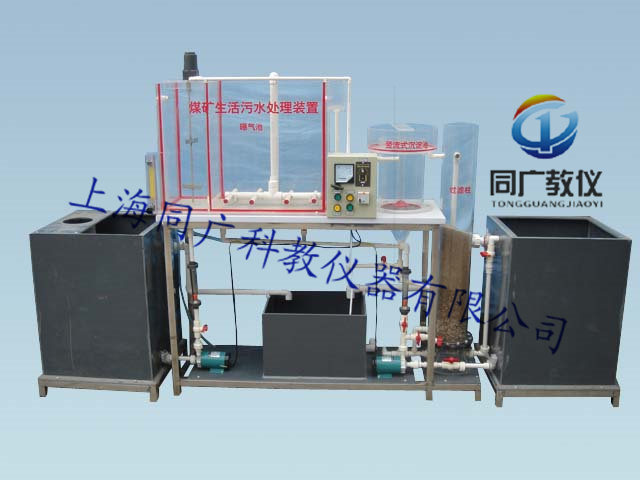

该设备是处理生活污水的。它的流程原理如下：污水进入配水箱（又名集水箱）用泵计量抽入A/O池，池前段是缺氧池（又名酸化池），污水通过搅拌进行酸化水解，并利用兼氧菌世代短、活性强、易繁殖、生长快的特性，将不易降解的大分子结构的有机物水解成小分子和可溶性化合物，初步降解有机物，同时完成反硝化作用，最终消除氮的污染。

水从底部流入接触氧化池，池内以生物膜为主，兼有活性污泥的生物处理装置，通过旋涡泵充氧曝气，使污水中的有机物与池内生物膜充分接触。利用好氧菌的吸附、降解功能，将小分子和可溶性化合物进一步降解成二氧化碳和水，然后进入沉淀池，以去除剥落的生物膜和活性污泥。出水又经过滤柱过滤，清水流入清水箱。这些水可作生产回用。

通过A/O法工艺实验，使学生能达到一下目的：

1、能掌握A/O法实验的基本运转、操作过程。

2、加深理解该实验的原理及技术数据。

    3、熟悉测定技术数据的方法。

二、主要技术指标及参数：

1、环境温度：5℃～40℃

2、处理水量：10～20L/h

3、设计进、出水水质：

进水BOD₅  80～160mg/L      出水10～20 mg/L

进水CODcy   160～300mg/L    出水30～60 mg/L

进水SS   80～160mg/L         出水10～20 mg/L

进水pH  6～9                出水6～9

4、总体尺寸：1800mm×500mm×1600mm  装置占地约1m²

5、工作电源：AC220V±10%、50Hz，单相三线制，功率1000W，安全保护：具有接地保护、漏电保护、过流保护

三、主要配置：

1、原水箱1只：白色PP板材质、厚度10mm，500×400×500mm、底板上安装有放空阀，方便将水排净；

2、清水箱1只：白色PP板材质、厚度10mm，400×400×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）

4、接触氧化池1套、有机玻璃材质、壁厚10mm，350×300×550mm、带曝气装置、半软性填料

5、竖流式沉淀池、透明有机玻璃材质、壁壁厚8mm，Ø 250×400mm、

6、砂滤柱过滤、透明有机玻璃材质、壁厚6mm，Ø 150×1000mm、

7、防腐蚀提升磁力水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；

8、防腐蚀反冲洗水泵1台、流量0.5m3/h、扬程15m、转速2900r/min、功率0.37KW；

9、气泵1台、功率：40 W、最大气量：16L/min、

10、流量测量与调节：转子流量计1只、（LZS-15、量程6~60L/h）

11、流量测量与调节：气体流量计1只、（LZB-10、量程250~2500L/h）

12、实验台面（白色10mm厚PP板）、

13、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、电压表、带锁按钮开关、线管等组成，

14、配套UPVC连接管道和阀门（中财品牌）。

15、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
